To handle the Fueltech FTCAN2.0 protocol. More...

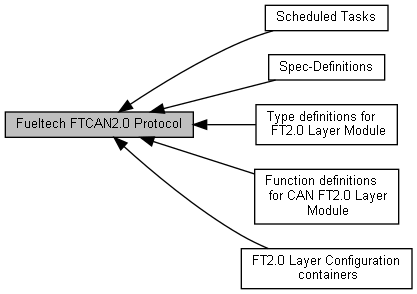

Collaboration diagram for Fueltech FTCAN2.0 Protocol:

Modules
	FT2.0 Layer Configuration containers

	Spec-Definitions
	Database that holds the spec defined informations.

	Type definitions for FT2.0 Layer Module
	there are no special public types then the configuration all types defined in the COM stack

	Function definitions for CAN FT2.0 Layer Module

	Scheduled Tasks

Classes
class	CanFT2p0
	a class to handle the Fueltech CAN FT2.0 protocol More...

Macros
#define	CANFT2P0_VENDOR_ID TM_VENDOR_ID
	my ID More...

#define	CANFT2P0_MODULE_ID (0xF1)
	module id to see where the error is come from

#define	CANFT2P0_VERSION (0x01)
	we have only one version at start

#define	CANFT2P0_PATCH_VERSION (0x01)
	no patching until now

Detailed Description

To handle the Fueltech FTCAN2.0 protocol.

Einleitung

Die Beschreibung des Protokolles steht auf der Fueltech Homepage zum Download. Diese Originalbeschreibung ist in englischer Sprache verfasst. Ich werde also hier in deutscher Sprache die wichtigsten Informationen noch einmal zusammenfassen. Bei Unklarheiten ist auf jeden Fall das von Fueltech veröffentlichte Dokument zu Rate zu ziehen.
Meine Informationen basieren auf der Dokumentenversion R020 vom 19.08.2020

Die Protokollbeschreibung ist von Fueltech offen formuliert. Aber die ECUs akzeptieren Nachrichten nur von bekannten Produkten. Damit ist die ProduktID sehr wichtig.

Physical Layer

Fueltech sieht ausschließlich CAN2.0B im extended mode auf 1Mbit vor.

Codierung der CAN ID

Die CAN ID wird dazu benutzt um den Absender sowie die Übertragungsart zu codieren. Dazu wird die 29bit CAN ID wie folgt auf geteilt:

28	27	26	25	24	23	22	21	20	19	18	17	16	15	14	13	11	10	9	7	3
0x1	0xF				0xF				0xF				0xF			0xF			0xF	0xF
ProductID															DataFieldID		MessageID
14	13	12	11	10	9	8	7	6	5	4	3	2	1	0	0x0: Standard		X	< Response bit
ProductTypeID										Unique Identifier					0x2: FTCAN2.0		-

Damit ergeben sich die wichtigsten CAN IDs.

Product Type	ProductTypeID	ProductID Range		CAN Base ID	Anmerk.
WB O2 Nano	0x0240	0x4800	0x481F	0x14000000
SwitchPanel	0x0244	0x4880	0x4887	0x12200320	Die verschiedene Panels werden über die UniqueID unterschieden
FT500	0x0280	0x5000	0x501F	0x14000000	Meine Testumgebung
FT600	0x0281	0x5020	0x503F	0x14080000

Nutzdaten-Codierung

Die Bits 11-13 der CAN ID geben an in welcher Art die Nutzdaten codiert sind.

DatafieldID	Bedeutung
0x0	Standard CAN
0x1	Standard CAN über Gateway/Bridge/Converter
0x2	FTCAN 2.0
0x3	FTCAN 2.0 über Gateway/Bridge/Converter
Ob und wie die Gateway Nutzung freigestellt ist, weiß ich bisher nicht

Fueltech nutzt immer 2 Bytes, bzw 16bit zur Übertragung eines Messwertes, sowie auch für die MeassureIDs.

Standard CAN Communication

Ganz Kurz: so wie von Bosch geplant. 8 Datenbytes werden für Daten genutzt.
Die ECUs nutzen dieses System bei den RTSB (= Real Time Simple Broadcast) Daten.
Das SwitchPanel nutzt auch nur eine Standard CAN Communication.

FTCAN 2.0 Communication

Das Datenbyte 0 enthält einen Zähler.

Ist dieser Zähler 0xFF so handelt es sich um eine einzelne Nachricht (es kann ja auch nicht weiter gezählt werden)
Ist dieser Zähler 0x00 so wird eine segmented Übertragung begonnen. Die Datenbytes 1+2 enthalten die Anzahl der noch folgenden Nutz-Datenbytes (ohne den jeweiligen Zähler im Byte 0)
Es wird immer fortlaufend alle angereihten Nachrichten gesendet. Es erfolgt kein FlowControl.

Was muss bedacht werden

Das Protokoll umfasst alle Schichten oberhalb der OSI Schicht 2. Also von der Vermittlung bis zur Anwendungsschicht. Hier bedarf es evtl später einer sauberen Trennung.

die meißten Module nutzen mehr als eine CAN ID
Es gibt CAN Messages welche SingleFrame, SegmentedFrame oder SplitFrame sind
SingleFrame: Eine CAN Message ist eine abgeschlossene Info
SegmentedFrame: Es werden mehr als 8 (bzw 7) Datenbytes über die gleiche CAN ID übertragen
SplitFrame: Es werden angereihte CAN IDs genutzt um ein größeres Datenpacket zu übertragen (-> RTSB = Real Time Simple Broadcast)

Besonderheiten der Module

SwitchPanel

Dieses Modul nutzt ausschließlich SingleFrame Nachrichten sowohl für den Status als auch für die Steuerung mit einer festen Codierung. Es wird keine MeassureID genutzt.
Es gibt keine Seriennummer oder sonstige Informationen auf dem CAN Bus

WideBand O2 Nano

Dieses Modul nutzt das FTCAN2.0 Protokol sehr sauber.
Es wird eine richtig codierte SingleFrame Nachricht für die Messwertausgabe genutzt.
SegmentedFrame (mit abweichender CAN ID) wird für die Übergabe von Serialnummer und Messbereichseinstellung genutzt.

FT500 ECU (and other)

Dieses Modul nutzt wohl den größten Umfang an Möglichkeiten

Die Daten des Real Time Simple Broadcast (RTSB)

CAN ID (FT500)	CAN ID (FT600/550/450)	byte 1 & 2	byte 3 & 4	byte 5 & 6	byte 7 & 8
0x14000600	0x14080600	TPS	MAP	Air temp	Engine Temp
0x14000601	0x14080601	Oil Pressure	Fuel Pressure	Water Pressure	Gear
0x14000602	0x14080602	Exhaust O2	RPM	Oil Temp	Pit Limit
0x14000603	0x14080603	Wheel Speed FR	Wheel Speed FL	Wheel Speed RR	Wheel Speed RL
0x14000604	0x14080604	Traction Ctrl	Slip Traction Ctrl	Retard Traction Ctrl	Cut Heading
0x14000605	0x14080605	Shock sensor FR	Shock sensor FL	Shock sensor RR	Shock sensor RL
0x14000606	0x14080606	G-forge (accel)	G-force (lateral)	Yaw-rate (frontal)	Yaw-rate (lateral)

TM_CanFT2p0TL.h

TM_CanFT2p0.h

Macro Definition Documentation

◆ CANFT2P0_VENDOR_ID

#define CANFT2P0_VENDOR_ID TM_VENDOR_ID

my ID

includes only documentation :

Definition at line 31 of file CanFT2p0.h.
